01-DataGrip数据库表设计

以用户表（user） 为例，走完从连接数据库→表结构设计→索引优化→生成ER图→导出脚本的全流程，所有步骤均为工作中标准操作，可直接复用。

一、前期准备

1. 连接目标数据库

  1. 打开 DataGrip，点击右侧 Database 面板 → 左上角 + → Data Source → MySQL
  2. 填写连接信息：
    1. Host：数据库地址（如 127.0.0.1）
    2. Port：端口（默认 3306）
    3. User：用户名（如 root）
    4. Password：密码
    5. Database：目标数据库名（如 wms，提前在MySQL中创建好）
  3. 点击 Test Connection，提示 Connection successful 后点击 OK

2. 统一设计规范

提前约定以下规范，避免后续返工：

  • 表名：小写+下划线，前缀统一（如 sys_user、asn_order），禁止中文
  • 字段名：小写+下划线，见名知意（如 user_name、create_time）
  • 主键：统一用 id，类型 BIGINT，自增
  • 时间字段：统一用 DATETIME，禁止用 TIMESTAMP（有2038年问题）
  • 字符串：用 VARCHAR，长度按需设置（如姓名 VARCHAR(20)，手机号 VARCHAR(11)）
  • 状态字段：用 TINYINT（0=禁用，1=启用），禁止用字符串存状态
  • 所有表和字段必须加中文注释

二、eg: 设计用户表（sys_user）

步骤1：新建表

  1. 在 Database 面板中，展开目标数据库（如 jerry_test）

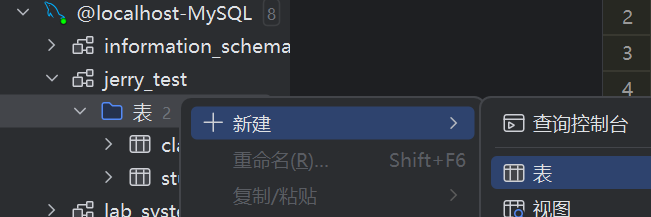

  2. 右键点击 Tables → New → Table
    image-20260407214942336
  3. 在弹出的窗口中，填写表基本信息：
    1. Name名称：sys_user（表名，按规范命名）
    2. Comment注释：系统用户表（必填，中文注释）
    3. Engine引擎：默认 InnoDB（必须，支持事务和外键）
    4. Collation排序规则：utf8mb4_general_ci（默认排序规则）
    5. Charset字符集：utf8mb4（支持emoji和所有中文 - 无需填写）

image-20260407215450859

步骤2：添加10+个核心字段

点击 Columns 标签页，点击 + 逐个添加字段，按以下表格填写：

字段名 类型 长度 主键 自增 非空 默认值 注释
id BIGINT - ✅ ✅ ✅ - 用户ID（主键）
user_name VARCHAR 20 ❌ ❌ ✅ - 用户名（登录用，唯一）
password VARCHAR 100 ❌ ❌ ✅ - 密码（加密存储）
phone VARCHAR 11 ❌ ❌ ✅ - 手机号（唯一）
email VARCHAR 50 ❌ ❌ ❌ NULL 邮箱
nick_name VARCHAR 20 ❌ ❌ ❌ NULL 昵称
avatar VARCHAR 255 ❌ ❌ ❌ NULL 头像URL
gender TINYINT 1 ❌ ❌ ❌ 0 性别（0=未知，1=男，2=女）
birthday DATETIME - ❌ ❌ ❌ NULL 生日
status TINYINT 1 ❌ ❌ ✅ 1 状态（0=禁用，1=启用）
create_time DATETIME - ❌ ❌ ✅ CURRENT_TIMESTAMP 创建时间
update_time DATETIME - ❌ ❌ ✅ CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP 更新时间（自动更新）
deleted TINYINT 1 ❌ ❌ ✅ 0 逻辑删除（0=未删，1=已删）

image-20260407215930380

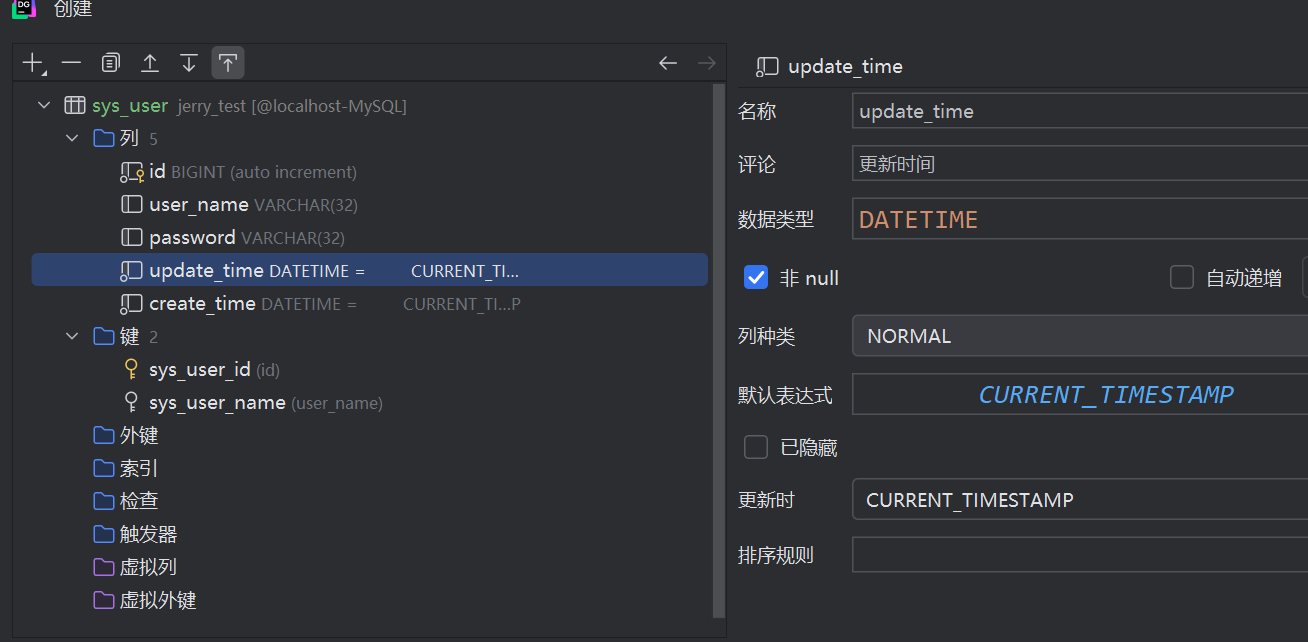

image-20260407221109420

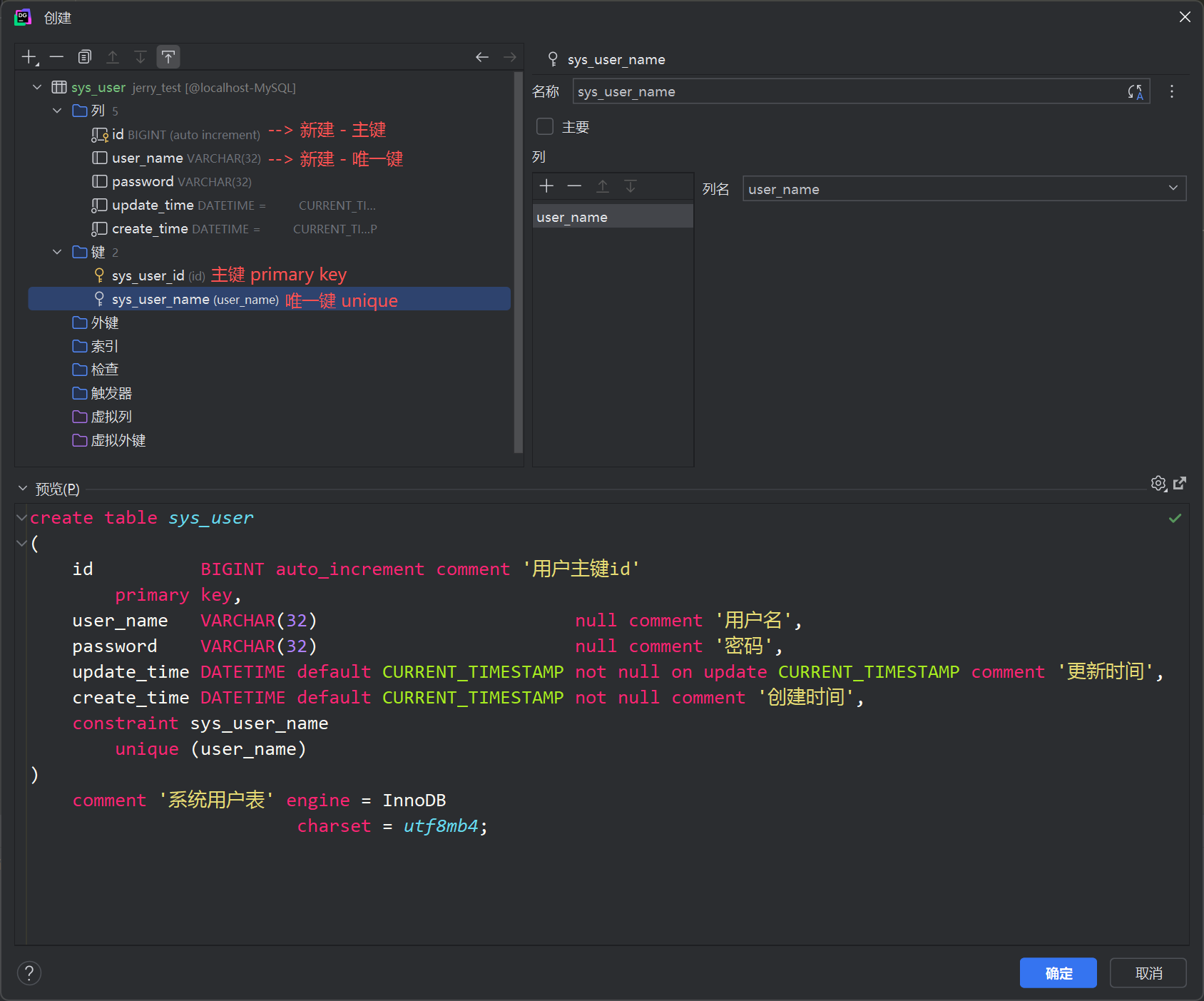

image-20260407221253731

字段设置细节

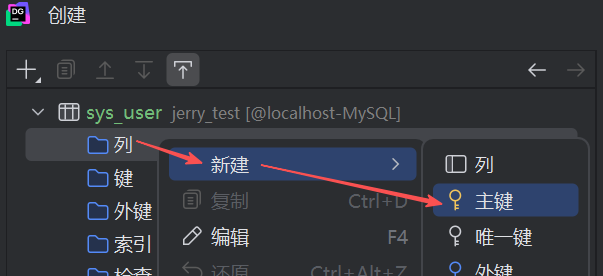

  • 主键：勾选 Primary Key 和 Auto Increment（自增）
  • 非空：必填字段勾选 Not Null
  • 默认值：在 Default 列填写，时间字段的自动更新按上面的写法
  • 注释：在 Comment 列填写中文注释（必填）

步骤3：添加索引

点击 Indexes 标签页，添加以下必要索引：

  1. 唯一索引：保证用户名和手机号唯一
    1. 点击 + → 选择 Unique Index
    2. Name：uk_user_name（命名规则：uk_字段名）
    3. Columns：选择 user_name
    4. 同理添加 uk_phone 索引，字段为 phone
  2. 普通索引：加速常用查询
    1. 点击 + → 选择 Index
    2. Name：idx_status
    3. Columns：选择 status
    4. 同理添加 idx_create_time 索引，字段为 create_time

步骤4：预览并执行SQL

  1. 点击窗口右上角的 SQL Preview，查看自动生成的建表SQL：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
CREATE TABLE `sys_user`(
    `id`          BIGINT       NOT NULL AUTO_INCREMENT COMMENT '用户ID（主键）',
    `user_name`   VARCHAR(20)  NOT NULL COMMENT '用户名（登录用，唯一）',
    `password`    VARCHAR(100) NOT NULL COMMENT '密码（加密存储）',
    `phone`       VARCHAR(11)  NOT NULL COMMENT '手机号（唯一）',
    `email`       VARCHAR(50)           DEFAULT NULL COMMENT '邮箱',
    `nick_name`   VARCHAR(20)           DEFAULT NULL COMMENT '昵称',
    `avatar`      VARCHAR(255)          DEFAULT NULL COMMENT '头像URL',
    `gender`      TINYINT(1)            DEFAULT '0' COMMENT '性别（0=未知，1=男，2=女）',
    `birthday`    DATETIME              DEFAULT NULL COMMENT '生日',
    `status`      TINYINT(1)   NOT NULL DEFAULT '1' COMMENT '状态（0=禁用，1=启用）',
    `create_time` DATETIME     NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
    `update_time` DATETIME     NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间（自动更新）',
    `deleted`     TINYINT(1)   NOT NULL DEFAULT '0' COMMENT '逻辑删除（0=未删，1=已删）',
    PRIMARY KEY (`id`),
    UNIQUE KEY `uk_user_name` (`user_name`),
    UNIQUE KEY `uk_phone` (`phone`),
    KEY `idx_status` (`status`),
    KEY `idx_create_time` (`create_time`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4 COMMENT ='系统用户表';
  1. 检查SQL无误后，点击 OK，DataGrip会自动执行建表语句

三、进阶操作：表关系设计与可视化

1. 设计关联表（如角色表 sys_role）

按照上面的步骤，先创建角色表 sys_role，核心字段：

  • id（主键，自增）
  • role_name（角色名称，唯一）
  • role_code（角色编码，唯一）
  • status（状态）
  • create_time、update_time、deleted

2. 添加用户-角色中间表（多对多关系）

用户和角色是多对多关系，需要中间表 sys_user_role：

  1. 新建表 sys_user_role，注释：用户角色关联表
  2. 添加字段：
    1. id（主键，自增）
    2. user_id（BIGINT，非空，关联 sys_user.id）
    3. role_id（BIGINT，非空，关联 sys_role.id）
    4. create_time（DATETIME，默认当前时间）
  3. 添加外键（DataGrip自动识别关系）：
    1. 点击 Foreign Keys 标签页 → +
    2. Name：fk_user_role_user_id
    3. Referenced Table：选择 sys_user
    4. Columns：user_id → 对应 id
    5. 同理添加 fk_user_role_role_id，关联 sys_role.id
  4. 添加联合唯一索引：uk_user_role，字段为 user_id 和 role_id（防止重复关联）

3. 生成ER图查看表关系

  1. 在 Database 面板中，按住 Ctrl 选中 sys_user、sys_role、sys_user_role 三张表
  2. 右键 → Diagrams → Show Visualization
  3. DataGrip会自动生成ER图，显示表之间的关联关系（外键连线）
  4. 拖拽调整表的位置，点击右上角 Export 保存为PNG/PDF，方便团队分享

四、验证与导出

1. 验证表结构

  1. 双击 sys_user 表，查看表结构

  2. 点击 Columns 标签，检查字段类型、注释、默认值是否正确

  3. 点击 Indexes 标签，检查索引是否正确

  4. 执行测试插入语句，验证自动字段：

    1. INSERT INTO sys_user (user_name, password, phone)
VALUES ('zhangsan', '123456', '13800138000');

    2. 执行后查看 create_time 和 update_time 是否自动生成，修改一条数据，查看 update_time 是否自动更新

2. 导出DDL脚本

  1. 右键点击目标表 → SQL Scripts → Generate DDL
  2. 选择导出范围（单个表/全库），点击 OK
  3. 保存SQL文件，用于版本控制和团队协作

五、工作中最佳实践

  1. 先设计ER图，再建表：复杂业务先在DataGrip中画ER图，理清表关系，再逐个建表
  2. 禁止直接修改生产库表结构：先在开发库设计，导出DDL脚本，测试通过后再在生产库执行
  3. 字段长度预留余量：比如姓名设为20，不要刚好设为10，避免后续不够用
  4. 不要用外键强制约束：高并发场景下，外键会影响性能，建议在应用层维护关系
  5. 统一逻辑删除：所有表都加 deleted 字段，用逻辑删除替代物理删除
  6. 定期备份表结构：每次修改表结构后，导出DDL脚本备份
